WB 60-8A
Les modèles de la gamme WB sont utilisés depuis des dizaines d’années pour la production rationnelle de pièces en 3D de grandes dimensions.
Ils sont équipés du déplacement motorisé horizontal de la tête de cambrage perpendiculairement au fil. Ce système élargit la gamme des formes directement réalisables sans reprise.
La vitesse d’avance des outils de coupe est contrôlée par servo-moteur.
Tous les modèles WB sont dotés d’origine d’un graissage automatique centralisé.
Leur table peut, au choix, se présenter horizontale, ou inclinée.
Caractéristiques techniques
| Model | JD 503 | JD 508 | JD 608 | JD 516 | JD 616 |
|---|---|---|---|---|---|
| Capacity (mm) | 0,05 – 0,3 | 0,1 – 0,8 | 0,1 – 0,8 | 0,5 – 1,6 | 0,5 – 1,6 |
| Max. OD (mm) | 8 | 20 | 20 | 32 | 32 |
| Max. prod. rate (ppm) | 300 | 500 | 500 | 500 | 500 |
| Wire feeding motor (kW) | 0.4 | 1 | 1 | 1.8 | 1.8 |
| Number of axes | 5 | 5 | 6 | 5 | 6 |
| Axes | Feeding Pitch OD Top slide Bottom slide |
Feeding Pitch OD Top slide Bottom slide |
Feeding Pitch OD Top slide Bottom slide Torsion att. |
Feeding Pitch OD Top slide Bottom slide |
Feeding Pitch OD Top slide Bottom slide Torsion att. |
| Weight (kg) | 350 | 450 | 450 | 550 | 550 |
| Size (cm) | 120x60x150 | 110x85x155 | 110x85x155 | 80x65x145 | 80x65x145 |
| Decoiler capacity (kg) | 5 | 60 | 60 | 150 | 150 |
| Diamètres de fils | 2,0 – 6,0 mm (fil doux) 2,0 – 4,0 mm (fil dur) |
| Axes | 8 |
| Vitesse maxi d’amenage | 54 m/mn |
| Distance “tête de cambrage – bâti machine” | 594 mm |
| Dimensions | 3,3 x 2,0 x 1,6 m |
| Poids | 3 200 kg |
Vidéos
Photos
Moteurs indépendants
Logiciel de programmation
Tête de cambrage
Amenage rotatif
Dresseur

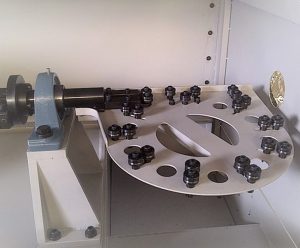

Disque anti-vrillage
Cisaille
